中国石油化工股份有限公司某地区原油管网数字化项目
项目简介
本管网项目属中国石油化工股份有限公司，建设规模如下：
第一，天津到北京管道工程。
原油库扩建和整合中转量2000×104 t/a。新建原油罐容量为60×104 m3，其中浮顶罐10×104 m3 的6座。整合原油油罐容量为22×104 m3，其中浮顶罐5×104 m3的3座，浮顶罐3×104 m3的1座，内浮顶罐2×104 m3的2座；
天津原油库扩建规模，原油库扩建中转量一期2000×104 t/a。一期库容量为80×104 m3，其中浮顶罐10×104 m3的8座，并预留80×104 m3；
输油管道规模：
- 天津港码头--油库卸船管道，管径Φ711mm，长度约1.7km；
- 天津油库—天津油库原油管道，管径Φ711mm，管道设计输量为2000×104 t/a，总长度46km；
- 天津油库—热泵站--牛口峪计量站原油管道，管径Φ559mm，管道设计输量为1000×104 t/a，总长度180km；
- 天津油库分输站—天津石化支线管径Φ610mm，设计输量为1000×104 t/a，长度4km；
站场及阀室，全线设4座输油站场， 7座线路截断阀室（其中远控阀室3座），阴极保护站5座，8座光通信站（原有2座、新建6座），全线调度控制中心1处。
第二，河北到天津管道工程。
输油管道工程，油库（ 首站）—天津油库的原油长输管道195km， 其中滩海管道22km；
原油库区工程，油库2个4座10万方浮顶原油储罐的罐区（ 共8 座10万方浮顶原油储罐）、给油泵站、消防站、消防泵站、污水处理场、雨水泵站以及为原油库区配套的储运工艺、自控、给排水、消防、电气、通信、采暖通风等系统设施；
原油码头工程，30 万吨级原油码头的航道、锚地、水域布置、水工建筑物、码头输油工艺、码头消防及给排水、供电、自控、暖通动力、房建、通信及导助航设施以及陆域首站护岸工程。
面临的问题
管道/管网工程大部分为隐蔽工程，在建设期如何及时、准确、完整地采集和结构化存储管道/管网的本体及周围环境数据，并在运营期达到有效应用是管道建设和管理者面临的主要问题，同时管道/管网的本体数据是不可逆和不可再生的，且为管道运营期实现完整性管理的基础和前提。

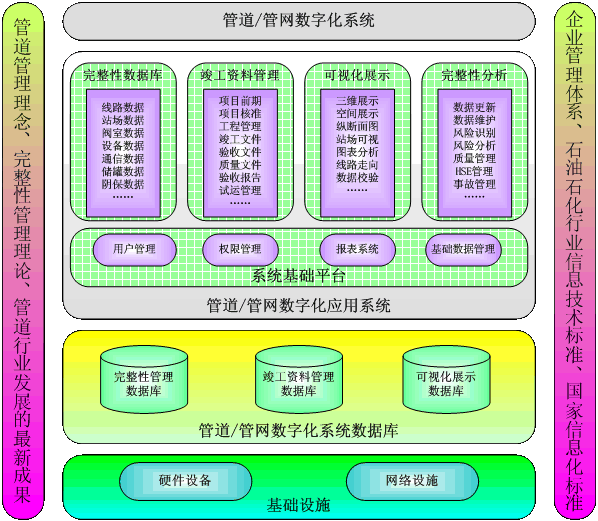

系统建设方案
完整性数据库子系统主要是实现从管道/管网工程建设期就完成管道/管网的本体数据的技术数据的采集、整理和入库工作，包括线路数据、站场数据、阀室数据、设备数据、储罐数据等，覆盖管道建设的可研数据、评估报告、勘察数据、设计数据和施工数据等全生命。为管道/管网后期运营管理打下坚实的数据基础。
竣工资料管理子系统是辅助进行竣工资料编制工程中自动生成、校核、监控和存储的有效工具和手段，也是提高运营期竣工资料利用率和方便应用的有效解决方案。该子系统需要提取完整性数据库子系统的数据，且可以利用完整性数据库子系统的数据进行校核，保证竣工资料编制的准确性、及时性和完整性。改变项目竣工后参建单位为业主方提供的竣工资料多为“回忆录”，难以令业主满意的现状，提高竣工资料的可用性。
可视化展示子系统是通过空间、三维、仿真、虚拟现实、图表、报表等多种展示手段，实现管道本体数据、周围环境的可视化、集成化的展示，为管理者提供快速的、全局性的、基于数据的、详实的决策支持依据。
完整性分析子系统是在建设期完整性数据库的基础上运营期进行数据的更新、维护、应用和分析，实现管道/管网的完整性管理，达到管道/管网的全生命周期管理。
系统应用效果
长输管道的建设与运营管理具有以下几方面的特点：
- 跨越距离远，沿线的地形、地貌、人文和经济环境复杂，经常涉及地质、地理的敏感地区和人口密集、经济发达区；
- 大量的管道环境的图形、图像信息需要进行数字化处理；
- 长输管道的施工和运营过程是大范围、多层次的大系统运作过程，需要及时、准确的信息交互、协调和沟通，如施工管理、运销调度、设备管理、应急抢险等；
- 安全是长输管线运营的关键，利润是企业生存的基础，信息化是保障运营高效、全面、安全、低成本的可靠保证。
通过信息化系统的建设，可以实现：
- 将可研、勘察、设计资料、工程建设电子化，为建设和运营提供可快速查询检索的强大数据支持；
- 实现科学、规范的项目施工管理，为建设安全、优质、高效的管道工程提供保证；
- 实现科学、规范的管道运营管理，为管道运营提供决策支持和服务，从而为管道运营安全提供强有力的保证；
- 实现管道全生命周期的完整性管理；
- 建立完善的可研、勘察、设计、施工、生产、安全和运营管理数据库，做到过程数据与结果数据均有据可查，便于追溯；

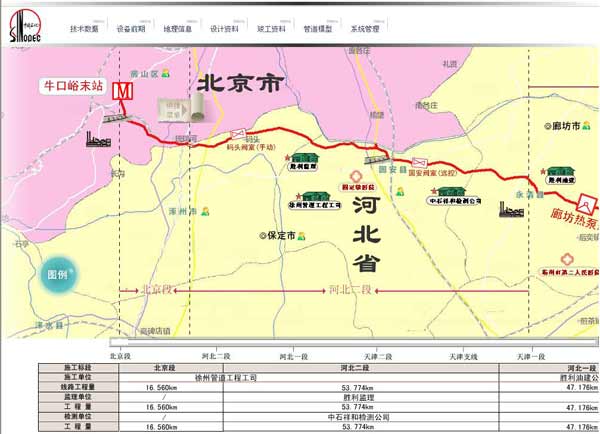

- 建立准确、高精度的管道图册，通过先进的地理信息系统平台，除实现地理信息系统的数据输入、编辑、修改、地图浏览、GIS基本功能、查询、定位、统计、分析、自定义功能、三维场景、模拟飞行、数据发布、数据共享等基本功能外，结合管道管理及具体业务实际情况，可以达到事故、设备等精确定位，并为应急预案编制、紧急情况处理、计划供应、决策支持、管道日常管理等空间数据支持；
- 建立设备、设施、施工责任人、实际施工情况数据库，提高技术储备，实现经验和数据积累，为后续人员培训、设备故障处理、事故调查、数据追溯等提供保障；
- 为管理部门提供新的监管手段，提高监管力度，保证工程质量；
- 实现业务数据电子化存储 。
